ЭЛЕКТРОМАГНИТНЫЕ РЕЛЕ
Слаботочные
Постоянного тока
Герметичные
РЭС48
РЭС48А РЭС48А-В РЭС48Б
РЭС48Б-В РЭС48-1 РЭС48-1В
реле РЭС48

Выводы: штыревые / планарные

Способ крепления: печатный монтаж / угольники

Рабочее положение: любое

Материал контактов: ПлИ, СрМгН99, СрПдМг20

Клим. исполнение: всеклиматическое (В), УХЛ

ТУ: ЯЛО.450.033 ТУ

реле РЭС48

Герметичное слаботочное электромагнитное реле постоянного тока РЭС48 используется в коммутации цепей постоянного и переменного (до 1100 Гц) токов.


Варианты конструктивного исполнения реле РЭС48:

· реле со штыревыми выводами: РЭС48А, РЭС48А-В (рис. 1);

· реле со штыревыми выводами и с угольниками: РЭС48Б, РЭС48Б-В (рис. 2);

· реле с планарными выводами для поверхностного монтажа: РЭС48-1, РЭС48-1В (рис. 3, рис. 4)


Реле РЭС48 изготавливаются во всеклиматическом и УХЛ исполнении по ГОСТ 15150 в соответствии с техническим условиям ЯЛО.450.033 ТУ

Расшифровка обозначения реле:
РЭС 48 Б РС4.590.209–04 ЯЛО.450.033 ТУ
Тип реле
Конструктив:

А – штыревые выводы

Б – штыревые выводы и угольники

буква отсутствует – см. далее



-1 – планарные выводы
Климатическое исполнение:

В – всеклиматическое

не указано – УХЛ


Исполнение реле (см. таблицу)     РС4.590.2xx–0x
Маркировка ТУ


Примеры обозначения при заказе и в конструкторской документации:


РелеРЭС48Б -В РС4.590.209–04ЯЛО.450.033 ТУ

РелеРЭС48АРС4.590.204–01ЯЛО.450.033 ТУ

РелеРЭС48 -1ВРС4.590.201–09ЯЛО.450.033 ТУ

РелеРЭС48 -1РС4.590.209–08ЯЛО.450.033 ТУ


Реле РЭС48: Общие технические характеристики
Масса, г., не более: без угольников: 15,5
с угольниками: 17.
Материал контактов: ПлИ–10 СрМгН99 СрПдМг20–03.
Реле должны быть герметичными.
Скорость утечки газа-индикатора, не более:
для реле со знаком "Δ5": 1,33·10-9 м3 Па·с-1 (10-5 л·мкм рт.ст.·с-1)
для реле без знака "Δ5": 6,666·10-6 м3 Па·с-1 (5·10-2 л·мкм рт.ст.·с-1)
Рабочее положение – любое.
Реле РЭС48: Электрические характеристики изоляции

Действующее (среднеквадратичное) значение испытательного напряжения переменного тока

изоляция между токоведущими цепями В, не менее:
изоляция между токоведущими цепями и корпусом
в нормальных климатических условиях: 500
в условиях повышенной влажности: 300
при пониженном атмосферном давлении: 200
после возд. статистической пыли, плесневых грибов, соляного тумана (для РЭС 48-В): 200

Сопротивление изоляции

между токоведущими цепями МОм, не менее:
между токоведущими цепями и корпусом
в нормальных климатических условиях (обмотки обесточены) 200
в условиях повышенной влажности: 10
в максимальной температуре после выдержки обмоток под рабочим напряжением: 20
после возд. статистической пыли, плесневых грибов, соляного тумана (для РЭС 48-В): 5
Реле не должны иметь резонансных частот в диапазоне до 100 Гц.
Реле РЭС48: Надежность и класс безопасности:
Минимальные срок службы и срок сохраняемости:
реле без знака "Δ5" 12 лет
реле со знаком "Δ5" 25 лет
По требованию безопасности реле соответствует классу 0
по ГОСТ 12.2.007.0.


Реле РЭС48: Условия эксплуатации, внешние воздействующие факторы


Климатические факторы
Температура окружающей среды:°С: от -60 до +85
Относительная влажность воздуха при температуре 35°С, %, не более: 98
Атмосферное давление, Па: 1,33·10-6-3,04·105
Реле всеклиматического исполнения устойчиво к воздействию:
· статической пыли;
· плесневых грибов;
· соляного тумана.

Механические факторы
Синусоидальная вибрация:
с амплитудой 2мм, Гц: 5-50
с амплитудой ускорения 30g, Гц: 50-1500
с амплитудой ускорения 20g, Гц: 1500-3000
Для исполнений РС4.590.209, РС4.590.220 с амплитудой ускорения 20g, Гц: 50-3000
Ударная прочность:
одиночные удары с ускорением до 500g: 2
одиночные удары с ускорением до 150g: 9
многократные удары с ускорением до 75g: 4000
многократные удары с ускорением до 35g: 10000
Ударная устойчивость: до 35g
Линейное ускорение: до 100g
для исполнений РС4.590.209, РС4.590.220 до 50g
Акустические шумы:
уровень звукового давления в диапазоне частот 100–10000Гц, дБ, не более: 130

Реле РЭС48: Технические характеристики исполнений
Исполнение Сопротивление обмотки, Ом Рабочее напряжение, В Ток, мА
срабатывания, не более отпускания, не менее
РС4.590.201;-01;-04;-05;-06;-07;-08;-09 РС4.590.213;-01;-04;-05;-06;-07;-08;-09 600 ± 60 27 +9-7 23 3
РС4.590.202;-01;-04;-05;-06;-07;-08;-09
РС4.590.214;-01;-04;-05;-06;-07;-08;-09
100 ± 15 12 +6-2 52 6,8
РС4.590.203;-01;-04;-05;-06;-07;-08;-09
РС4.590.215;-01;-04;-05;-06;-07;-08;-09
350 +17,5-52,5 18 ± 1,8 30 4
РС4.590.204;-01;-04;-05;-06;-07;-08;-09
РС4.590.216;-01;-04;-05;-06;-07;-08;-09
42 ± 4,2 6 +3-1 79,5 10,4
РС4.590.205;-01;-04;-05;-06;-07;-08;-09
РС4.590.217;-01;-04;-05;-06;-07;-08;-09
8000 ± 1600 100 ± 10 7,2 0,94
РС4.590.206;-01;-04;-05;-06;-07;-08;-09 1250 +180-120 48 +7-10 15,2 2
РС4.590.207;-01;-04;-05;-06;-07;-08;-09
РС4.590.218;-01;-04;-05;-06;-07;-08;-09
600 ± 60 27 ± 2,7 24,8 2
РС4.590.208;-01;-04;-05;-06;-07;-08;-09
РС4.590.219;-01;-04;-05;-06;-07;-08;-09
2900 ± 290 60 ± 6 10 1,2
РС4.590.209;-01;-04;-05;-06;-07;-08;-09
РС4.590.220;-01;-04;-05;-06;-07;-08;-09
3600 +200-400 27 +5-1 5,5 0,4

Реле РЭС48: Режимы коммутации
Исполнение Режимы коммутации Род тока Вид нагрузки Частота срабаты-ваний, не более Максимальное число коммутационных циклов
тока, А напря-
жения, В
суммар-
ное
в том числе при повышенной температуре
РС4.590.201;-01;-04;-05;-06;-07;-08;-09
РС4.590.202;-01;-04;-05;-06;-07;-08;-09
РС4.590.203;-01;-04;-05;-06;-07;-08;-09
РС4.590.204;-01;-04;-05;-06;-07;-08;-09
РС4.590.205;-01;-04;-05;-06;-07;-08;-09
РС4.590.206;-01;-04;-05;-06;-07;-08;-09
РС4.590.207;-01;-04;-05;-06;-07;-08;-09
РС4.590.208;-01;-04;-05;-06;-07;-08;-09
РС4.590.209;-01;-04;-05;-06;-07;-08;-09
0,1-2,0 6-30 пост. акт. 8 1·105 5·104
2,0-3,0 6-36 пост акт. 2 1·104 5·103
0,05-0,3 30-220 пост. акт. 7 2·105 10·104
0,1-0,3 12-150 эфф. перем (50-1100) Гц акт. 7 15·104 75·103
0,5-1,5 45 перем (350-100) Гц инд. cos φ ≥ 0,3 2 1·105 5·104
РС4.590.213;-01;-04;-05;-06;-07;-08;-09
РС4.590.214;-01;-04;-05;-06;-07;-08;-09
РС4.590.215;-01;-04;-05;-06;-07;-08;-09
РС4.590.216;-01;-04;-05;-06;-07;-08;-09
РС4.590.217;-01;-04;-05;-06;-07;-08;-09
РС4.590.218;-01;-04;-05;-06;-07;-08;-09
РС4.590.219;-01;-04;-05;-06;-07;-08;-09
РС4.590.220;-01;-04;-05;-06;-07;-08;-09
10 -6-10 -3 0,05-5 пост акт. 7 1·105 5·104
10-3-10 -2 2-10 пост акт. 7 2·105 10·104
10-2-2·10 -1 6-36 пост акт. 7 1·105 5·104
0,1-1,0 6-36 пост акт. 5 1·10-5 5·104


Габаритные размеры

Габаритные размеры реле РЭС 48а Габаритные размеры реле РЭС 48б
рис. 1 рис. 2

Принципиальная электрическая схема

Принципиальная электрическая схема реле РЭС 48

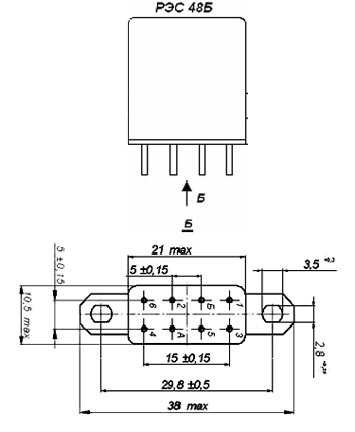

Установочные размеры РЭС 48Б

Установочные  размеры  реле РЭС 48б

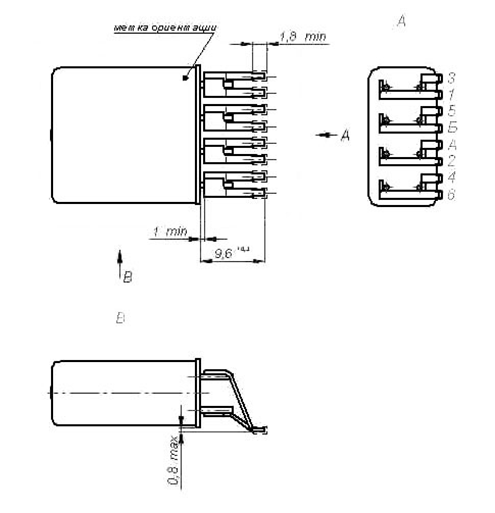

Габаритные размеры реле РЭС 48
рис. 3

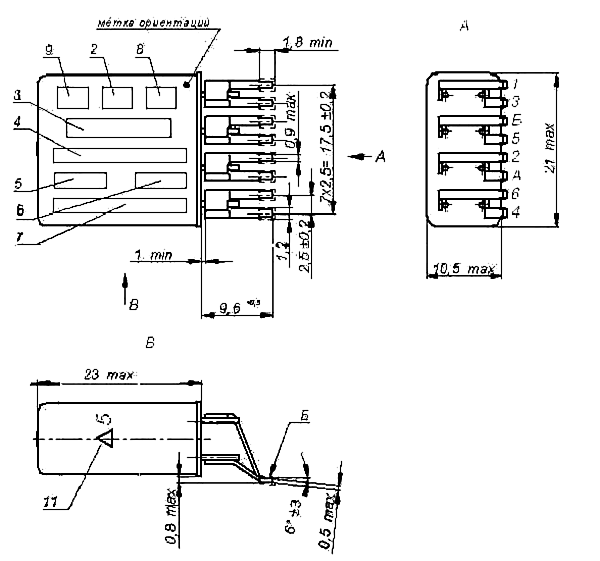

Габаритные размеры  реле РЭС 48
рис. 4

Реле РЭС48: Таблица исполнений
Тип реле Обозначение исполнений Номер рисунка
РЭС 48А от РС4.590.201 до РС4.590.209
от РС4.590.213 до РС4.590.220
1
РЭС 48Б от РС4.590.201-01 до РС4.590.209-01
от РС4.590.213-01 до РС4.590.220-01
2
РЭС 48А-В от РС4.590.201-04 до РС4.590.209-04
от РС4.590.213-04 до РС4.590.220-04
1
РЭС 48Б-В от РС4.590.201-05 до РС4.590.209-05
от РС4.590.213-05 до РС4.590.220-05
2
РЭС 48-1 от РС4.590.201-06 до РС4.590.209-06
от РС4.590.213-06 до РС4.590.220-06
3
от РС4.590.201-08 до РС4.590.209-08
от РС4.590.213-08 до РС4.590.220-08
4
РЭС 48-1В от РС4.590.201-07 до РС4.590.209-07
от РС4.590.213-07 до РС4.590.220-07
3
от РС4.590.201-09 до РС4.590.209-09
от РС4.590.213-09 до РС4.590.220-09
4
