Цилиндрические
ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
РАЗЪЕМЫ
негерметичные герметичные
CШР CШРГ

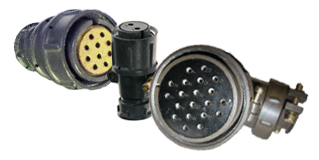

разъем CШР

Сочленение: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: серебро, никель

Исполнение: УХЛ

для внутреннего монтажа

Соединители CШР CШРГ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при амплитуде напряжения до 850 В.

Разъем CШР CШРГ состоит из двух частей: вилки и розетки. Вилки и розетки CШР могут быть как блочными (приборными), так и кабельными. Герметичные вилки и розетки CШРГ - только блочные.

Блочная часть соединителей CШР CШРГ - без патрубка и гайки. Кабельная часть разъемов CШР - с прямым или угловым патрубком.

Разъемы CШР изготавливаются для монтажа экранированным кабелем.

Диаметры контактов соединителей CШР: 2.5 мм. Контакты соединителей CШР покрыты серебром, никелем.

Разъемы CШР CШРГ изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.

Они соответствуют техническим условиям АСЛР.434410.019ТУ (АШДК.434410.079ТУ) и АСЛР434410.017ТУ (АШДК.434410.086ТУ) соответственно

Разъемы CШР по АСЛР.434410.019ТУ (АШДК.434410.079ТУ) и CШРГ по АСЛР434410.017ТУ (АШДК.434410.086ТУ) сочленяются с разъемами СШР и CШРГ выпускаемым по ГЕО.364.107 ТУ и ГЕ0.364.108 ТУ.

Расшифровка обозначения разъема (соединителя):
СШР 32 П 10 Э Г 4
Тип соединителя
Типоразмер
Конструктивное исполнение:

Блочный разъем: П - без патрубка

Кабельный разъем: П - с прямым патрубком

У - с угловым патрубком


Количество контактов соединителя
Вид гайки патрубка разъема(1)(2):

Э - для экранированного кабеля


Вид контактов:

Блочный разъем: Ш - вилка(штырь)

Г - розетка (гнездо)

Кабельный разъем: Ш - розетка (гнездо)

Г - вилка (штырь)


Условное обозначение сочетания контактов

Примечания:


1. В блочном соединителе без патрубка гайка для экранированного кабеля отсутствует.



2. Вилки и розетки CШРГ изготавливаются без патрубка и гайки. Обозначение "Э" - условное.

Примеры обозначения:


Вилка приборная CШР28П4ЭШ5АСЛР.434410.019ТУ (АШДК.434410.079ТУ)

Розетка кабельная CШР20П4ЭШ8АСЛР.434410.019ТУ (АШДК.434410.079ТУ)



Электрические характеристики


Сопротивление контактов
Диаметр контактов, мм 2,5
Сопротивление контактов (покрытие: серебро) не более, мОм 1
Сопротивление контактов (покрытие: никель) не более, мОм 2

Сопротивление изоляции в нормальных климатических условиях 5000 Мом

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитудное значение) 850 В


Требования к надежности
Количество (со-рас)членений 500
Минимальная наработка 1500 ч
Срок сохраняемости 15 лет


Условия эксплуатации

Механические факторы:

Синусоидальная вибрация:

Диапазон частот, Гц 1 - 5000
Ускорение, м/с2 (g)  300 (30)

Механический удар:

Одиночного действия:
Ускорение, м/с2
СШР:5000 (500)
СШРГ:10000 (1000)
Многократного действия:
Ускорение, м/с2 (g)
СШР:350 (35)
СШРГ:200 (20)
Климатические факторы:
Рабочая температура среды, С° -60 .. +70
Пониженное атмосферное давление, Па (мм рт.ст.) 1,3·10-4(1·10-6)

Примечание:


Рабочая температура соединителя, с учетом
температуры перегрева контактов(С°):-60 .. +120



Температура соединителя рассчитывается как сумма
рабочей температуры среды и температуры перегрева контактов.


Минимальная  наработка
при заданной температуре
соединителя (разъема)
Минимальная
наработка, ч
Температура
соединителя (разъема), С°
500 133
1000 120
3000 102
5000 94
7000 88
10000 84
15000 78
20000 74
25000 72
30000 69
40000 65
50000 62
80000 57
100000 54
130000 51
150000 48
175000 45
Температура перегрева контактов
как функция токовой нагрузки
Токовая нагрузка
на соединитель (разъем),
в % от допустимой по ТУ
Температура перегрева
контактов, С°
130 86
125 79
100 50
80 40
75 30
60 25
50 20

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка
Тип соединителя Условный размер корпуса Схема расположения контактов Количество контактов Обозначение сочетания контактов Максимальная токовая нагрузка, А
СШР
СШРГ
20 разъем СШР СШРГ: расположение контактов 2 6 50
разъем СШР СШРГ: расположение контактов 3 7 75
СШР
СШРГ
28 разъем СШР СШРГ: расположение контактов 4 8 100
СШРГ разъем СШР СШРГ: расположение контактов 7 9 155
СШР
СШРГ
32 разъем СШР СШРГ: расположение контактов 10 4 190
СШР
СШРГ
36 разъем СШР СШРГ: расположение контактов 15 5 250
СШР
СШРГ
48 разъем СШР СШРГ: расположение контактов 20 2 300
разъем СШР СШРГ: расположение контактов 26 3 360
СШР
СШРГ
55 разъем СШР СШРГ: расположение контактов 30 1 400
СШР
СШРГ
60 разъем СШР СШРГ: расположение контактов 45 3 500
разъем СШР СШРГ: расположение контактов 50 3 540

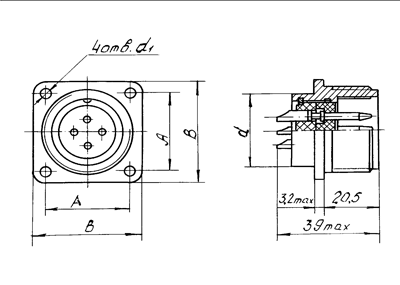

Вилки (розетки) приборные СШР без патрубка
Конструкция корпуса Размеры:
разъем  СШР: конструкция корпуса Условный размер корпуса( dmax), мм мм
d d1 A B
28 28 3,5 30 38
32 32 3,5 32 40
36 36 3,5 34 42
48 48 4,5 48 58
55 55 4,5 52 64
60 60 4,5 54 68



Вилки (розетки) кабельные СШР без патрубка
Конструкция корпуса Размеры:
разъем СШР конструкция корпуса Условный размер корпуса, мм мм
D
28 38
32 41
36 45
48 59,5
55 67,5
60 72,5



Вилки (розетки) СШР кабельные с прямым патрубком и гайкой для экранированного кабеля
Конструкция корпуса Размеры:
разъем СШР конструкция корпуса Условный размер корпуса (Dmax, мм) мм
lmax Lmax Hmax
28 35 62 51
32 37 64 55
36 41 68 58
48 45 72 71
55 45 72 77
60 43 70 83



Вилки (розетки) СШР кабельные с угловым патрубком и гайкой для экранированного кабеля
Конструкция корпуса Размеры:
разъем СШР конструкция корпуса Условный размер корпуса (Dmax, мм) мм
lmax Lmax Hmax
28 53 78 69
32 53 78 72
36 56 81 74
48 71 98 87
55 78 103 95
60 85 110 101

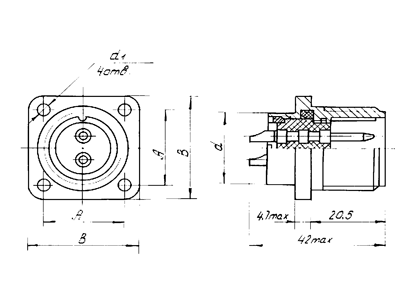

Вилки (розетки)СШРГ
Конструкция корпуса Размеры:
разъем СШРГ конструкция корпуса Условный размер корпуса (Dmax, мм) мм
d d1 A B
20 20 3,5 22 30
28 28 3,5 30 38
32 32 3,5 32 40
36 36 3,5 34 42
48 48 4,5 48 58
55 55 4,5 52 64
60 60 4,5 54 68
