Цилиндрические

ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ

РАЗЪЕМЫ

негерметичные

ШР

Назад..

Сочленение: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: серебро, никель

Исполнение: УХЛ

для внутреннего и наружного монтажа

Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при амплитуде напряжения до 850 В.

Разъем ШР состоит из двух частей: вилки и розетки. Вилки и розетки ШР могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителей ШР - без патрубка, с прямым или угловым патрубком. Кабельная часть разъемов ШР с прямым или угловым патрубком.

Разъемы ШР изготавливаются для монтажа экранированным либо неэкранированным кабелем (проводом), что определяется видом концевой гайки патрубка разъема.

Диаметры контактов соединителей ШР: 1.5 мм, 2.5 мм, 3.5 мм, 5.5 мм, 9.0 мм, (контакты 5.5 мм и 9.0 мм - извлекаемые). Контакты соединителей ШР покрыты серебром, никелем.

Разъемы ШР изготавливаются для внутреннего и наружного монтажа (при защите потребителем от пыли и воды) в климатическом исполнении УХЛ.

Соединители (разъемы) ШР соответствуют техническим условиям НКЦС.434410.504ТУ (НКЦС. 434410.111ТУ)

Разъемы ШР по НКЦС.434410.504ТУ (НКЦС. 434410.111ТУ) сочленяются с разъемами ШР выпускаемым по ГЕО.364.107 ТУ, соединителями 2РТ-А выпускаемым по ГЕ0.364.118 ТУ и соединителями 2РТТ выпускаемым по ГЕ0.364.120ТУ (АШДК.434410.060 ТУ),

Расшифровка обозначения разъема (соединителя):

ШР	20	П	3	Э	Г	7
Тип соединителя
Типоразмер
Конструктивное исполнение: Блочный разъем: П - без патрубка ПК - с прямым патрубком СК - с угловым патрубком Кабельный разъем: П - с прямым патрубком У - с угловым патрубком
Количество контактов соединителя
Вид гайки патрубка разъема⁽¹⁾: Э - для экранированного кабеля Н -для неэкранированного
Вид контактов⁽²⁾: Блочный разъем: Ш - вилка(штырь) Г - розетка (гнездо) Кабельный разъем: Ш - розетка (гнездо) Г - вилка (штырь)
Условное обозначение сочетания контактов

Примечания:

1. В приборном соединителе без патрубка гайка для крепления кабеля отсутствует. Обозначение "Э" - условное.

2. Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель.

3. В условном обозначении левых кабельных розеток после сочетания контактов указывается буква "Л".

Примеры обозначения:

Вилка приборная ШР28П4ЭШ5-КНКЦС.434410.504ТУ (НКЦС. 434410.111ТУ)

Розетка кабельная ШР20П4ЭШ8-КНКЦС.434410.504ТУ (НКЦС. 434410.111ТУ)

Электрические характеристики

Сопротивление контактов
Диаметр контактов, мм	1,5	2,5	3,5	5,5	9
Сопротивление контактов (покрытие: серебро) не более, мОм	2,5	1	0,75	0,3	0,15
Сопротивление контактов (покрытие: никель) не более, мОм	5	2	1,5	0,75	0,6

Сопротивление изоляции в нормальных климатических условиях 5000 Мом

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитудное значение) 850 В

Требования к надежности
Количество (со-рас)членений 500
Минимальная наработка 1500 ч
Срок сохраняемости 15 лет

Условия эксплуатации

Механические факторы:
Синусоидальная вибрация:
Диапазон частот, Гц 1 - 5000
Ускорение, м/с2 (g) 300 (30)
Механический удар:
Одиночного действия:
Ускорение, м/с2 (g) 5000 (500)
Многократного действия:
Ускорение, м/с2 (g) 350 (35)

Климатические факторы:
Рабочая температура среды, С°	-60 .. +60
Пониженное атмосферное давление, Па (мм рт.ст.)	1,3·10^-4(1·10^-6)

Примечание:

Рабочая температура соединителя, с учетом
температуры перегрева контактов(С°):-60 .. +110

Минимальная наработка при заданной температуре соединителя (разъема)
Минимальная наработка, ч	Температура соединителя (разъема), С°
1000	110
3000	93
5000	85
7500	79
10000	75
15000	70
20000	66
25000	63
30000	61
40000	58
50000	55
80000	49
100000	47
130000	41

Температура перегрева контактов как функция токовой нагрузки
Токовая нагрузка на соединитель (разъем), в % от допустимой по ТУ	Температура перегрева контактов, С°
90	44
80	38
70	33
60	27
50	22

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка
Условный размер корпуса	Схема расположения контактов	Условное обозначение контактов	Диаметр контактов, мм	Количество контактов		Обозначение сочетания контактов	Максимальная токовая нагрузка, А
Условный размер корпуса	Схема расположения контактов	Условное обозначение контактов	Диаметр контактов, мм	в соединителе	каждого диаметра	Обозначение сочетания контактов	на одиночный контакт	суммарная на соединитель
12			2,5	1	1	2	35	35
16			3,5	1	1	3	50	50
16			1,5	2	2	5	20	20
20			2,5	2	2	6	35	50
			2,5	3	3	7	35	75
			1,5	3	3	6	20	30
			2,5	4	4	8	35	100
			1,5	4	4	4	20	40
			2,5	5	5	10	35	125
			1,5	5	5	7	20	50
28			5,5	1	1	4	100	100
			3,5	2	2	7	50	100
			3,5	4	2	5	35	150
			2,5	4	2	5	50	150
			3,5	6	2	5	100	140
			1,5	6	4	5	20	140
			1,5	6	6	4	20	60
			2,5	7	7	9	35	175
			1,5	7	7	7	20	70
32			9	1	1	5	200	200
			2,5	4	3	14	35	175
			5,5	4	1	14	100	175
			2,5	8	8	3	35	175
			1,5	8	8	2	20	80
			1,5	10	6	1	20	160
			2,5	10	4	1	35	160
			1,5	12	6	1	20	210
			2,5	12	6	1	35	210
			1,5	14	14	5	10	140
36			2,5	4	3	13	35	275
			9	4	1	13	200	275
			3,5	5	5	11	50	250
			1,5	7	3	1	20	155
			2,5		3		35
			3,5		2		50
			1,5	15	13	4	20	180
			2,5	15	2	4	35	180
40			5,5	3	3	9	100	300
			1,5	14	8	2	20	230
			2,5	14	6	2	35	230
			1,5	16	14	2	20	190
			2,5	16	2	2	35	190
48			9	2	2	9	200	400
			1,5	7	3	2	20	330
			3,5		2		50
			5,5		2		100
			2,5	9	5	7	35	525
			5,5	9	4	7	100	525
			1,5	9	4	1	20	490
			2,5		2		35
			5,5		2		100
			9		1		200
			1,5	20	14	1	20	290
			2,5	20	6	1	35	290
			1,5	26	26	2	20	234
55			2,5	6	3	6	35	675
			9	6	3	6	200	675
			1,5	23	16	1	20	503
			2,5		2		35
			3,5		3		50
			5,5		2		100
			1,5	30	22	1	20	374
			2,5	30	8	1	35	374
			1,5	31	14	3	20	512
			2,5		14		35
			3,5		3		50
			1,5	35	33	3	20	344
			3,5	35	2	3	50	344
60			1,5	31	14	1	20	552
			2,5		14		35
			3,5		2		50
			5,5		1		100
			1,5	45	25	2	20	515
			2,5	45	20	2	35	515
			1,5	47	40	2	20	399
			2,5	47	7	2	35	399

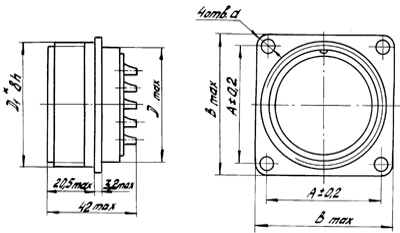

Вилки (розетки) приборные без патрубка

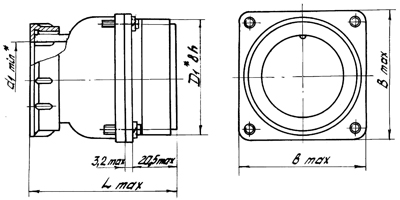

Конструкция корпуса	Размеры:
	Условный размер корпуса D_max, мм	мм
	Условный размер корпуса D_max, мм	D₁	d	A	B_max
	12	M16xl,5	3,2	16	22
	16	M20xl,5	3,2	19	25
	20	M24xl,5	3,2	22	30
	28	M33xl,5	3,5	30	38
	32	M36xl,5	3,5	32	40
	36	M39xl,5	3,5	34	42
	40	M45xl,5	3,5	40	48
	48	M52xl,5	4,5	48	58
	55	M60xl,5	4,5	52	64
	60	M64xl,5	4,5	54	68

Вилки (розетки) приборные с прямым патрубком и гайкой для экранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	d_1min	B_max	L_max
	12	М16х1,5	8	22	52,2
	16	М20х1,5	11	25	52,2
	20	М24х1,5	18	30	55,2
	28	М33х1,5	25	38	60,2
	32	М36х1,5	25	40	64,2
	36	М39х1,5	29	42	66,2
	40	М45х1,5	32	48	66,2
	48	М52х1,5	36	58	68,2
	55	М60х1,5	46	64	68,2
	60	М64х1,5	50	68	66,2

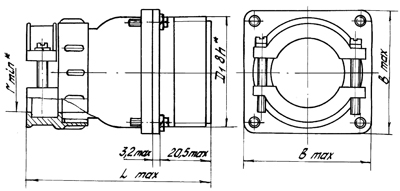

Вилки (розетки) приборные с прямым патрубком и гайкой для неэкранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	r_min*	B_max	L_max
	12	М16х1,5	2,5	22	64,8
	16	М20х1,5	3,5	25	62,8
	20	М24х1,5	7	30	65,8
	28	М33х1,5	10,5	38	74,8
	32	М36х1,5	10,5	40	78,8
	36	М39х1,5	11,5	42	80,8
	40	М45х1,5	12	48	80,8
	48	М52х1,5	16	58	82,8
	55	М60х1,5	20	64	82,8
	60	М64х1,5	24	68	80,8

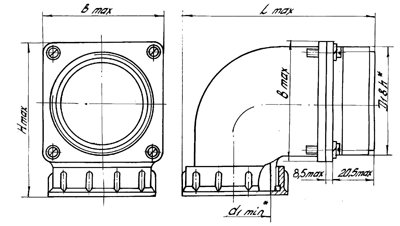

Вилки (розетки) приборные с угловым патрубком и гайкой для экранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	d_1min	B_max	L_max	H_max
	20	M24xl,5	18	30	65,5	44
	32	М36х1,5	25	40	76,5	57
	36	М39х1,5	29	42	79,5	59
	40	М45х1,5	32	48	84	65
	48	М52х1,5	36	58	94	75
	55	М60х1,5	46	64	102	81
	60	М64х1,5	50	68	108	85

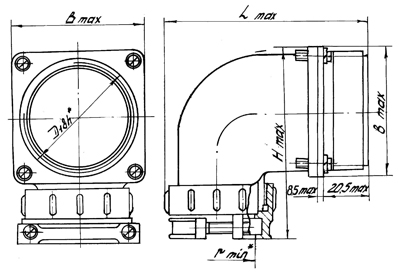

Вилки (розетки) приборные с угловым патрубком и гайкой для неэкранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	r_min*	B_max	L_max	H_max
	20	M24xl,5	7	30	65	55,5
	32	М36х1,5	10,5	40	76	71,5
	36	М39х1,5	11,5	42	79	73,5
	40	М45х1,5	12	48	84,5	79,5
	48	М52х1,5	16	58	95,5	89,5
	55	М60х1,5	20	64	102,5	95,5
	60	М64х1,5	24	68	108	99,5

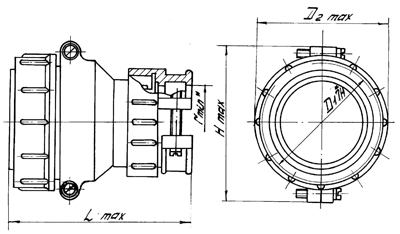

Вилки (розетки) кабельные с прямым патрубком и гайкой для экранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	D_2max	d_1min	H_max	L_max
	12	M16xl,5	21,5	8	25,5	52,5
	16	М20х1,5	25,5	11	29,5	52,5
	20	М24х1,5	29,5	18	37,1	56,5
	28	М33х1,5	38,5	25	49,1	58,5
	32	М36х1,5	41,5	25	53,1	60,5
	36	М39х1,5	45,5	29	56,1	64,5
	40	М45х1,5	52,5	32	61,1	66,5
	48	М52х1,5	59,5	36	69,1	68,5
	55	М60х1,5	67,5	46	75,1	68,5
	60	М64х1,5	72,5	50	81,1	66,5

Вилки (розетки) кабельные с прямым патрубком и гайкой для неэкранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	D_2max	r_min*	H_max	L_max
	12	М16х1,5	21,5	2,5	25,5	65
	16	М20х1,5	25,5	3,5	29,5	63
	20	М24х1,5	29,5	7	37,1	68
	28	М33х1,5	38,5	10,5	49,1	73
	32	М36х1,5	41,5	10,5	53,1	75
	36	М39х1,5	45,5	11,5	56,1	79
	40	М45х1,5	52,5	12	61,1	81
	48	М52х1,5	59,5	16	69,1	83
	55	М60х1,5	67,5	20	75,1	83
	60	М64х1,5	72,5	24	81,1	81

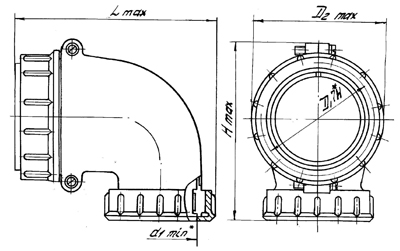

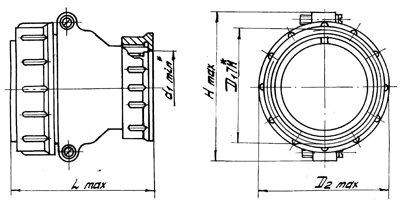

Вилки (розетки) кабельные с угловым патрубком и гайкой для экранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	D_2max	d_1min	H_max	L_max
	12	М16х1,5	21,5	8	39	54,5
	16	М20х1,5	25,5	11	43	60,5
	20	М24х1,5	29,5	18	51,5	68,5
	28	М33х1,5	38,5	25	63,5	76,5
	32	М36х1,5	41,5	25	67,5	76,5
	36	М39х1,5	45,5	29	69	79,5
	40	М45х1,5	52,5	32	73,5	84
	48	М52х1,5	59,5	36	82,5	94
	55	М60х1,5	67,5	46	89,5	101,5
	60	М64х1,5	72,5	50	95,5	108

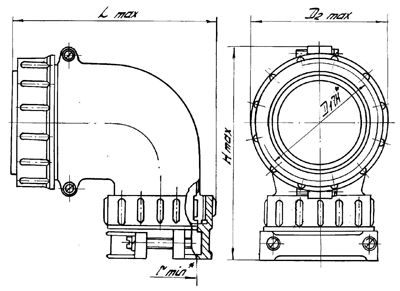

Вилки (розетки) кабельные с угловым патрубком и гайкой для неэкранированного кабеля
Конструкция корпуса	Размеры:
	Условный размер корпуса (D_max, мм)	мм
	Условный размер корпуса (D_max, мм)	D₁	D_2max	r_min*	H_max	L_max
	12	M16xl,5	21,5	2,5	51,5	53,5
	16	М20х1,5	25,5	3,5	53,5	60
	20	М24х1,5	29,5	7	63	68
	28	М33х1,5	38,5	10,5	78	76,5
	32	М36х1,5	41,5	10,5	82	76,5
	36	М39х1,5	45,5	11,5	83,5	79
	40	М45х1,5	52,5	12	88	84,5
	48	М52х1,5	59,5	16	97	95,5
	55	М60х1,5	67,5	20	104	102
	60	М64х1,5	72,5	24	110	108
