ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
РАЗЪЕМЫ
герметичные
РСГС
Разъем РСГС

Сочленение: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: никель

Исполнение: всеклиматическое,

для внутреннего монтажа

Соединитель (разъем) РСГС - герметичная вилка, РСГСП - герметичный переход.

Разъемы РСГС и РСГСП предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Соединители РСГС и РСГСП сочленяются с розетками РСТВ и РСАТВ , выпускаемыми по техническим условиям АВ0.364.047ТУ (АШДК.434410.059ТУ).

Диаметр контактов разъемов РСГС, РСГСП - 1мм. Контакты соединителей РСГС и РСГСП покрыты никелем.

Разъемы РСГС и РСГСП изготавливаются для внутреннего монтажа во всеклиматическом исполнении и соответствуют техническим условиям АВ0.364.050ТУ.

Расшифровка обозначения разъема (соединителя):
РСГС (П) 19 В
Тип соединителя
Количество контактов
Всеклиматическое исполнение

Примеры обозначения:


Вилка РСГС19-ВАВ0.364.050ТУ

Переход РСГСП32-ВАВ0.364.050ТУ


Электрические характеристики
Сопротивление контактов для вилок РСГС, не более 30 мОм
Сопротивление контактов для вилок РСГСП, не более 60 мОм
Сопротивление изоляции в нормальных климатических условиях 5000 Мом
Максимальная токовая нагрузка см. таблицу расположения контактов
Максимальное рабочее напряжение (амплитудное значение) 200 В
Требования к надежности
Скорость утечки гелия при перепаде давления до 990660 Па(10 кгс/см2) 0.24·10-3Па·см3·с-1(0.24·10-5л·мкм рт.ст.·с-1)
Количество сочленений-расчленений 500
Минимальная наработка 1500 ч
Срок сохраняемости 20 лет
Соединители устойчивы к воздействию спецфакторов


Условия эксплуатации

Механические факторы:

Синусоидальная вибрация:

Диапазон частот, Гц 1-2500
Ускорение, м/с2 (g)  176 (18)

Механический удар:

Одиночного действия:
Ускорение, м/с2 (g)  1471 (150)
Многократного действия:
Ускорение, м/с2 (g)  981(100)
Климатические факторы:
Рабочая температура среды, С° -60 .. +100
Пониженное атмосферное давление, Па (мм рт.ст.) 133,32·10-10(1·10-12)

Максимальная температура соединителя равна сумме наибольшей рабочей температуры (+100 С°) и температуры перегрева контактов (20 С°).


Минимальная  наработка
при заданной температуре
соединителя (разъема)
Минимальная
наработка, ч
Температура
соединителя (разъема), С°
1500 120
3000 108
5000 100
7500 94
10000 90
15000 84
20000 80
25000 77
30000 75
40000 71
50000 68
80000 62
100000 59
130000 56
150000 54
175000 52
200000 51
Температура перегрева контактов
как функция токовой нагрузки
Токовая нагрузка
на соединитель (разъем),
в % от допустимой по ТУ
Температура перегрева
контактов, С°
100 20
90 19
80 18
70 17
60 16
50 15
40 10
30 7
20 5

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка
Тип соединителя Условный размер корпуса Схема расположения контактов Количество контактов Макс. токовая нагрузка, А
на одиночный контакт рабочая на каждый контакт
РСГС 14 разъем РСГС 14 10 2 1,5
РСГС, РСГСП 18 разъем РСГС, РСГСП 18 19 2 1,1
22 разъем РСГС, РСГСП 22 32 2 0,9
27 разъем РСГС, РСГСП 27 50 2 0,7

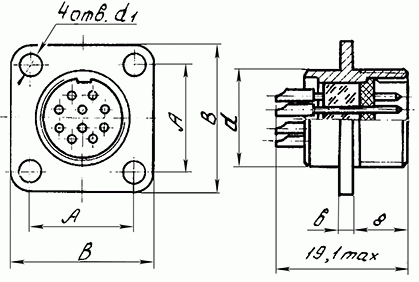

Вилки РСГС
Конструкция корпуса Размеры:
вилка РСГС Условный размер корпуса (d) мм
d1 A B b
14 3,2 16 22 1,8
18 4,2 24 32 2
22 4,2 27 35 2
27 4,2 30 38 2

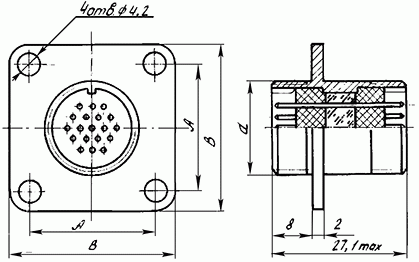

Переходы (проходные вилки) РСГСП
Конструкция корпуса Размеры:
переход РСГСП проходная вилка Условный размер корпуса (d) мм
A B
М18х1 24 32
М22х1 27 35
М27х1 30 38
