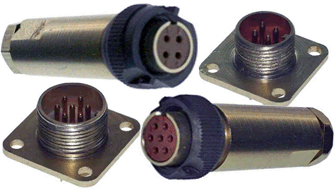

Цилиндрические
малогабаритные
ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
РАЗЪЕМЫ
РC, РСГ

Сочленение:резьбовое или врубное

Поляризация корпусов:одношпоночная

Покрытие контактов:золото или серебро

Исполнение:всеклиматическое,

для внутреннего монтажа

Соединители (разъемы) РС, РСГ пылебрызгозащищенные, предназначены для работы в электрическихцепях постоянного, переменного (частотой до 3МГц) и импульсного токов.

Соединители (разъемы) состоят из герметичной или негерметичной приборной вилки и негерметичной розетки(блочной или кабельной).

Сочленение вилок и розеток может быть врубным либо резьбовым. Фиксация сочлененного положения врубных соединителей (разъемов) обеспечивается устройствами потребителя.

Соединители (разъемы) РС, РСГ изготавливаются с металлическим или пластмассовым кожухом или без кожуха.

Диаметр контактов соединителей (разъемов) РС, РСГ - 1мм.

Соединители (разъемы) РС, РСГ изготавливаются для внутреннего монтажа во всеклиматическом исполнении,в соответствие с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).

Расшифровка обозначения разъема:
Тип
Г - герметичный
Количество
контактов
Вид соединения: Б-врубное,
без буквы - резьбовое
Покрытие контактов:
А - золото, без буквы - серебро
Всеклиматическое исполнение
РС
(Г)
7
(Б)
(А)
ТВ

Примеры обозначения:


Вилка РСГ4АТВАВО.364.047ТУ (АШДК.434410.059ТУ),

Розетка РС19БТВАВО.364.047ТУ (АШДК.434410.059ТУ),

Вилка  РСГ32ТВАВО.364.047ТУ (АШДК.434410.059ТУ).

Электрические характеристики

Сопротивление контактов: 5мОм

Сопротивление изоляции в нормальных климатических условиях: 1000 МОм

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитуда) 200 В

Требования к надежности

Утечка воздуха при перепаде давления до 98060 Па(1 кг/см2): 0,3 л/ч

Количество сочленений - расчленений: 250

Минимальная наработка: 1000 ч.

Срок сохраняемости: 15 лет

Соединители (разъемы) устойчивы к воздействию спецфакторов

Условия эксплуатации

Механические

Вибрация:

диапазон частот 1..5000 Гц

ускорение 147 м/с2(14,7 г)

Одиночные удары:

ускорение 5000 м/с2 (500 г)

Многократные удары:

ускорение 5000 м/с2 (500 г)

Климатические

Температура окружающей среды, С°:

-60 .. +85 или

Пониженное атмосферное давление, Па (мм рт.ст.):

1,3·10-4(1·10-6)

Минимальная наработка

при заданной температуре соединителя (разъема)

Минимальная наработка, чТемпература соединителя
(разъема), С°
1000105
300088
500081
750075
1000072
1500066
2000063
2500060
3000058
4000054
5000052
6000050
8000048
10000044
13000041

Температура перегрева контактов

как функция токовой нагрузки

Токовая нагрузка на соединитель (разъем), в % от допустимой по ТУТемпература перегрева контактов, С°
10020
8014
7012
5010
409
306
204
Условный
размер
ТипСхема расположения контактовКоличество контактовТоковая нагрузка, А
Рабочая
на каждый
контакт
Максимальная
на одиночный
контакт
Максимальная
на соединитель
10РСТВ43,7415
12РСТВ73,1422
14РСТВ103430
18РСТВ192,1440
22РСТВ321,9462
27РСТВ501,5475

А

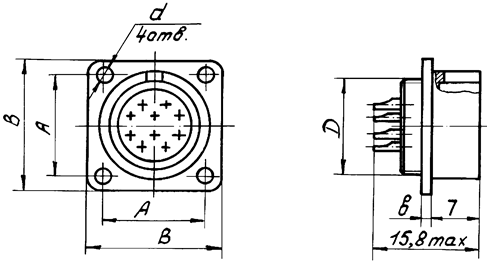

Вилка блочная РСБТВ, РСБАТВ, РСГБТВ, РСГБАТВ без кожуха
Конструкция корпусаРазмеры:
Корпусмм
DdВb
10М10х0,75611,816,51,4
12М12х0,75813,2181,4
14М14х0,75915201,4
18М18х0,751118241,4
22М22х0,751321,5281,8
27М27х0,751626332

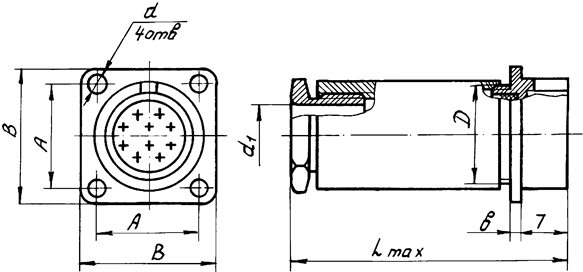

Вилка блочная РСБТВ, РСБАТВ, РСГБТВ, РСГБАТВ с кожухом
Конструкция корпусаРазмеры:
Корп.мм
Ddd1АВbLmax
10М10х0,7562,211,816,51,436
12М12х0,7582,213,2181,438
14М14х0,7592,215201,441
18М18х0,75112,218241,443
22М22х0,75132,721,5281,845
27М27х0,75163,22633248

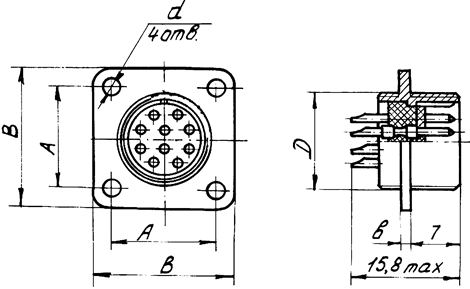

Вилка блочная РСТВ, РСАТВ, РСГТВ, РСГАТВ без кожуха
Конструкция корпусаРазмеры:
Корпусмм
DdАВb
10М10х0,75611,816,51,4
12М12х0,75813,2181,4
14М14х0,75915201,4
18М18х0,751118241,4
22М22х0,751321,5281,8
27М27х0,751626332

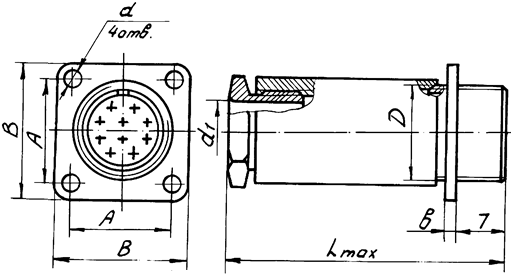

Вилка блочная РСТВ, РСАТВ, РСГТВ, РСГАТВ с кожухом
Конструкция корпусаРазмеры:
Корп.мм
Ddd1АВbLmax
10М10х0,7562,211,816,51,436
12М12х0,7582,213,2181,438
14М14х0,7592,215201,441
18М18х0,75112,218241,443
22М22х0,75132,721,5281,845
27М27х0,75163,22633248

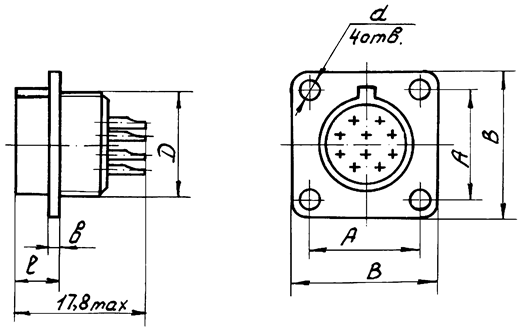

Розетка блочная РСБТВ, РСБАТВ без кожуха
Конструкция корпусаРазмеры:
Корпусмм
DdАВbl
10М10х0,75611,816,51,45,9
12М12х0,75813,2181,45,9
14М14х0,75915201,45,9
18М18х0,751118241,45,9
22М22х0,751321,5281,86,3
27М27х0,7516263326,5

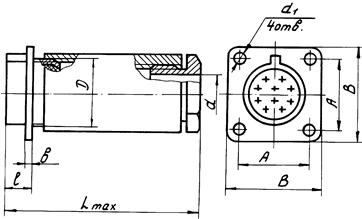

Розетка блочная РСБТВ, РСБАТВ с кожухом
Конструкция корпусаРазмеры:
Корпусмм
Ddd1АВblLmax
10М10х0,7562,211,816,51,45,936
12М12х0,7582,213,2181,45,938
14М14х0,7592,215201,45,941
18М18х0,75112,218241,45,943
22М22х0,75132,721,5281,86,345
27М27х0,75163,2263326,548


Розетка кабельная РСТВ, РСАТВ
без кожуха и с кожухом
Конструкция корпусаРазмеры:
Корпусмм
Ddd1Lmax
1014М10х0,75636
1216М12х0,75838
1418М14х0,75941
1822,5М18х0,751143
2236,5М22х0,751345
2731,5М27х0,751648

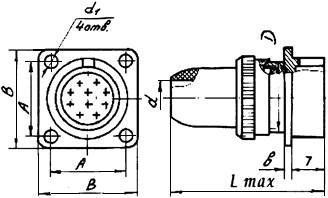

Вилка блочная РСТВ, РСАТВ, РСГТВ, РСГАТВ
с кожухом -2
Конструкция корпусаРазмеры:
Корпусмм
Ddd1АВbLmax
10М10х0,754,52,211,816,51,429
12М12х0,7562,213,2181,430
14М14х0,7572,215201,431
18М18х0,759,22,218241,432
22М22х0,75112,721,5281,833
27М27х0,75133,22633234

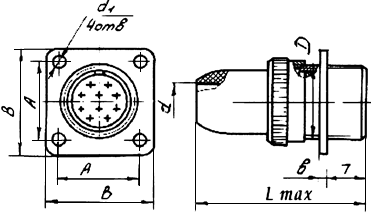

Вилка блочная РСБТВ, РСБАТВ,
РСБГТВ, РСБГАТВ с кожухом -2
Конструкция корпусаРазмеры:
Корпусмм
Ddd1АВbLmax
10М10х0,754,52,211,816,51,429
12М12х0,7562,213,2181,430
14М14х0,7572,215201,431
18М18х0,759,22,218241,432
22М22х0,75112,721,5281,833
27М27х0,75133,22633234

Розетка блочная РСБТВ, РСБАТВ,
РСБГТВ, РСБГАТВ с кожухом -2
Конструкция корпусаРазмеры:
Корпусмм
Ddd1АВbLmax
10М10х0,754,52,211,816,51,429
12М12х0,7562,213,2181,430
14М14х0,7572,215201,431
18М18х0,759,22,218241,432
22М22х0,75112,721,5281,833
27М27х0,75133,22633234

Розетка кабельная РСТВ, РСАТВ,
с кожухом -2
Конструкция корпусаРазмеры:
Корпусмм
DD1dLmax
10М10х0,75144,529
12М12х0,7516630
14М14х0,7518731
18М18х0,7522,59,232
22М22х0,7536,51133
27М27х0,7531,51334
