ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
РАЗЪЕМЫ

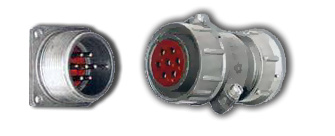

2РТТ

Сочленение: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: серебро

Исполнение: всеклиматическое,

для внутреннего монтажа

Соединители (разъемы) 2РТТ пылебрызгозащищенные, предназначены для работы в электрическихцепях постоянного, переменного (частотой до 3МГц) токов при амплитуде напряжения до 850 В.

Соединители (разъемы) состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителя (разъема) изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямыми или угловым патрубком.

Соединители (разъемы) предназначены для монтажа с экранированными или неэкранированными кабелями (проводами).

Соединители (разъемы) 2РТТ сочленяются с соединителями (разъемами) ШР соответствующими ГЕ0.354.107ТУ и с соединителями (разъемами) 2РТ-А ( ГЕ0.364.118ТУ ) .

Соединители (разъемы) 2РТТ изготавливаются для внутреннего монтажа во всеклиматическом исполнении, в соответствие с техническими условиями ГЕ0.364.120ТУ (АШДК.434410.060ТУ).

Расшифровка обозначения разъема (соединителя):
Тип
соединителя
Условный
размер корпуса
Вид корпуса:
К - кабельный
Б - блочный
Вид патрубка: П-прямой, У - угловой
Вид гайки патрубка:
Э - для экранированного кабеля
Н - для неэкранированного кабеля
Количество контактов:
Часть соединителя: Г - розетка, Ш - вилка
Сочетание контактов: см. таблицу расположения контактов
О - патрубки без резиновых кожухов, втулок и шайб
Всеклиматическое исполнение
2РТТ
20
Б(К)
П(У)
Н(Э)
4
Г(Ш)
Х
О
В

Примеры обозначения:


Розетка 2РТТ16БПН2Г3В ГЕО.364.120ТУ (АШДК.434410.060),

Вилка 2РТТ28КПЭ4Ш10-ОВ ГЕО.364.120ТУ (АШДК.434410.060),

Вилка 2РТТ20БПЭ5Ш40-ОВ ГЕО.364.120ТУ (АШДК.434410.060).

Варианты патрубка и гайки:


ПН - прямой с неэкранированной гайкой,

ПЭ - прямой с экранированной гайкой,

Электрические характеристики

Сопротивление контактов.
Диаметр контактов, мм 1,5 2,5 3,5 5,5 9
Сопротивление мОм 2,5 1,0 0,75 0,3 0,15

Сопротивление изоляции в нормальных климатических условиях: 5000 МОм

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитуда) 850 В

Требования к надежности

Количество сочленений - расчленений: 500

Минимальная наработка: 1000 ч.

Срок сохраняемости: 15 лет

Соединители (разъемы) устойчивы к воздействию спецфакторов

Условия эксплуатации

Механические

Вибрация:

диапазон частот 1..5000 Гц

ускорение 300 м/с2(30 г)

Одиночные удары:

ускорение 10000 м/с2 (1000 г)

Многократные удары:

ускорение 1500 м/с2 (150 г)

Климатические

Температура окружающей среды, С°:

-60 .. +100 или

Колебания температуры, С°:

-60 .. +180 (с учетом нагрева контактов)

Пониженное атмосферное давление, Па (мм рт.ст.):

1,3·10-4(1·10-6)

Минимальная наработка

при заданной температуре соединителя (разъема)

Минимальная наработка, ч Температура соединителя
(разъема), С°
500 180
1000 150
3000 125
5000 116
7500 110
10000 104
15000 98
20000 93
25000 90
30000 87
40000 83
50000 80
80000 73
100000 70
130000 67

Температура перегрева контактов

как функция токовой нагрузки

Токовая нагрузка на соединитель (разъем), в % от допустимой по ТУ Температура перегрева контактов, С°
100 50
85 40
75 30
60 25
50 20
Размер Тип Схема расположения контактов Условное обозначение контактов Диаметр контактов, мм Количество контактов Номер сочетания контактов Макс. токовая нагрузка, А
всего данного диаметра на одиночный контакт суммарная
12 2РТТ 2,5 1 1 1 25 25
16 2РТТ 3,5 1 1 2 50 50
1,5 2 2 3 20 20
20 2РТТ 2,5 2 2 4 35 50
2,5 3 3 5 35 75
1,5 3 3 38 20 30
2,5 4 4 6 35 100
1,5 4 4 39 20 40
2,5 5 5 40 35 125
1,5 5 5 7 20 50
28 2РТТ 5,5 1 1 8 100 100
3,5 2 2 9 50 100
3,5 4 2 10 35 450
2,5 2 50
2,5 7 7 11 35 155
1,5 7 7 41 20 70
32 2РТТ 9 1 1 12 200 200
2,5 4 3 13 35 175
5,5 1 100
2,5 8 8 14 35 175
1,5 8 8 42 20 80
1,5 10 6 15 20 160
2,5 4 35
1,5 12 6 16 20 210
2,5 6 35
36 2РТТ 2,5 4 3 17 35 275
9 1 200
3,5 5 5 18 50 250
1,5 7 3 19 20 155
2,5 3 35
3,5 1 50
1,5 15 13 20 20 180
2,5 2 35
40 2РРТ 5,5 3 3 21 100 300
1,5 14 8 22 20 230
2,5 6 35
1,5 16 14 23 20 190
2,5 2 35
48 2РТТ 9 2 2 24 200 400
1,5 7 3 25 20 330
3,5 2 50
5,5 2 100
2,5 9 5 27 35 525
5,5 4 100
1,5 9 4 26 20 490
2,5 2 35
5,5 2 100
9 1 200
1,5 20 14 28 20 290
2,5 6 35
1,5 26 26 29 20 234
55 2РТТ 2,5 6 3 30 35 475
9 3 200
1,5 23 16 31 20 503
2,5 2 35
3,5 3 45
5,5 2 90
1,5 30 22 32 20 374
2,5 8 35
1,5 31 14 33 20 512
2,5 14 35
3,5 3 40
1,5 35 33 34 20 344
3,5 2 35
60 2РТТ 1 31 14 35 20 552
1 14 35
1,5 2 40
1,5 1 80
1,5 45 25 36 20 512
2,5 20 35
1,5 47 40 37 20 399
2,5 7 35

Вилки и розетки, блочные и кабельные
Конструкция корпуса Размеры:
Условный размер корпуса мм
d d1 А В D
12 12 3,2 16 22 21,5
16 16 3,2 19 25 25,5
20 20 3,2 22 30 29,5
28 28 3,5 30 38 38
32 32 3,5 32 40 41
36 36 3,5 34 42 45
40 40 3,5 40 48 52,5
48 48 4,5 48 58 59,5
55 55 4,5 52 64 67,5
60 60 4,5 54 68 72,5


Патрубки прямые фланцевые
с экранированными гайками
для блочных вилок и розеток (БПЭ)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax
12 7 33 57
16 11 33 57
20 17 37 61
28 24 41 65
32 24 45 69
36 28 47 71
40 30 47 71
48 36 49 73
55 45 49 73
60 48 47 71


Патрубки прямые
для блочных вилок и розеток,
под неэкранированный кабель(БПН)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax
12 4 48 72
16 6 48 72
20 12 51 75
28 18 58 82
32 18 62 86
36 21 65 89
40 23 65 89
48 30 67 91
55 38 67 91
60 45 65 89

Патрубки угловые фланцевые
для блочных вилок и розеток,
под экранированный кабель(БУЭ)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax Hmax
12 7 36 60 41
16 11 40 64 44
20 17 48 72 48
28 24 58 82 59
32 24 58 82 61
36 28 61 85 63
40 30 66 90 69
48 36 74 98 79
55 45 82 106 85
60 48 86 110 89


Патрубки угловые
для блочных вилок и розеток,
под неэкранированный кабель(БУН)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax Hmax
12 4 35 59 56
16 6 39 63 57
20 12 47 71 62
28 18 59 83 76
32 18 59 83 78
36 21 60 84 80
40 23 66 90 86
48 30 75 99 96
55 38 82 106 102
60 45 85 109 89


Патрубки прямые
для кабельных вилок и розеток,
под экранированный кабель(КПЭ)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax Hmax
12 4 33 56 27
16 7,5 33 56 31
20 12,5 37 60 39
28 17 39 62 51
32 19 41 64 55
36 21 45 68 58
40 25 47 70 63
48 29 49 72 71
55 40 49 72 77
60 42,5 47 70 83


Патрубки прямые
для кабельных вилок и розеток,
под неэкранированный кабель(КПН)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax Hmax
12 4 48 71 27
16 6 48 71 31
20 12 51 74 39
28 18 56 79 51
32 18 60 84 55
36 21 62 86 58
40 23 64 87 63
48 30 66 89 71
55 38 66 89 77
60 45 64 87 83


Патрубки угловые
для кабельных вилок и розеток,
под экранированный кабель(КУЭ)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax Hmax
12 4 34 56 44
16 7,5 40 62 48
20 12 48 70 57
28 18 56 78 69
32 18 56 78 72
36 20 59 81 74
40 22,5 63 86 80
48 27 73 98 87
55 38 81 103 95
60 41 87 110 101


Патрубки угловые
для кабельных вилок и розеток,
под неэкранированный кабель(КУН)
Конструкция корпуса Размеры
Условный
размер
корпуса
мм
d lmax Lmax Hmax
12 4 34 55 59
16 6 40 63 61
20 12 48 70 71
28 18 56 80 86
32 18 56 80 90
36 21 59 81 90
40 23 63 87 96
48 30 73 98 105
55 38 81 104 112
60 45 87 113 101
