Цилиндрические
ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
РАЗЪЕМЫ
пылебрызгозащищенные
2РТТ
разъем 2РТТ

Сочленение: резьбовое

Поляризация корпусов: одношпоночная

Установка изолятора: однопозицинная

Покрытие контактов: серебро

Исполнение: всеклиматическое

для внутреннего монтажа

разъем 2РТТ

Соединители 2РТТ предназначены для работы в электрических цепях постоянного и переменного токов при амплитуде напряжения до 700 В.

Разъем 2РТТ состоит из двух частей: вилки и розетки. Вилки и розетки 2РТТ могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителя (разъема) изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямыми или угловым патрубком.

Соединители (разъемы) предназначены для монтажа с экранированными или неэкранированными кабелями (проводами).

Диаметры контактов соединителей 2РТТ: 1.5 мм, 2.5 мм, 3.5 мм, 5.5 мм, 9.0 мм

Разъемы 2РТТ изготавливаются для внутреннего монтажа во всеклиматическом исполнении по техническим условиям ГЕО.364.120 ТУ (АШДК.434410.060ТУ)

Соединители (разъемы) 2РТТ сочленяются с разъемами ШР соответствующими ГЕ0.354.107ТУ и с разъемами 2РТ-А ( ГЕ0.364.118ТУ ) .

Расшифровка обозначения разъема (соединителя):
2РТТ 20 Б(К) П(У) Н(Э) 4 Ш 6
Тип соединителя
Условный размер корпуса
Вид корпуса:

К - кабельный

Б - блочный


Вид патрубка: П-прямой, У-угловой
Вид гайки патрубка:

Э - для экранированного кабеля

Н - для неэкранированного кабеля


Количество контактов
Часть соединителя:

Г-розетка

Ш-вилка


Сочетание контактов: см. таблицу
Всеклиматическое исполнение


Примеры обозначения при заказе и в конструкторской документации:


Вилка 2РТТ20БПН4Ш6ВГЕО.364.120 ТУ (АШДК.434410.060ТУ)

Розетка 2РТТ20КПН4Г6ВГЕО.364.120 ТУ (АШДК.434410.060ТУ)



Электрические характеристики


Сопротивление контактов
Диаметр контакта, мм 1,5 2,5 3,5 5,5 9
Сопротивление контактов, не более, мОм 2,5 1 0,75 0,3 0,15
Статическая нестабильность, мОм 0,2 0,15 0,1 0,05 0,04

Емкость между любыми контактами не более: 18 пФ
Испытательное напряжение: 2300 В

Сопротивление изоляции, мОм, не менее

в нормальных климатических условиях: 1000
при максимальной повышенной температуре: 20
при длительном воздействии влаги: 10

Предельно допустимые значения электрических параметров режимов эксплуатации
Минимальный ток, мА: 10-4
Минимальное напряжение, мВ: 1
Максимальное рабочее напряжение, В: 700
Надежность:
Минимальная наработка, ч: 1000
Число сочленений/расчленений: 500
Минимальный срок сохраняемости, лет: 15


Условия эксплуатации, внешние воздействующие факторы

Механические факторы:

Синусоидальная вибрация:

Диапазон частот, Гц: 1 - 1000
Амплитуда ускорения), не более, м/с2 (g):  100 (10)

Ударные нагрузки:

Одиночного действия, м/с2 (g):  10000 (1000)
Многократного действия, м/с2 (g):  1500 (150)

Линейные (центробежные) нагрузки

ускорение, м/с2 (g): 2000 (200)

Акустические шумы:

Диапазон частот, Гц: 50-10000
уровень звукового давления, дБ, не более: 140
Климатические факторы:

Температура окружающей среды, °С:

Повышенная рабочая: 100
Пониженная : -60

Атмосферное давление, Па (мм рт. ст.):

Пониженное рабочее ;1,3·10-4(10-6)

Дождь.

Иней и роса.

Статическая пыль.

Динамическая пыль.




Схемы расположения контактов в изоляторах

Обозначение: условный размер корпуса-количество контактов-сочетание контактов.

12-1-1
разъем 2РТТ : расположение контактов
16-1-2
разъем 2РТТ : расположение контактов
16-2-3
разъем 2РТТ : расположение контактов
20-2-4
разъем 2РТТ : расположение контактов
20-3-5
разъем 2РТТ : расположение контактов
20-3-38
разъем 2РТТ : расположение контактов
20-4-6
разъем 2РТТ : расположение контактов
20-4-39
разъем 2РТТ : расположение контактов
20-5-40
разъем 2РТТ : расположение контактов
20-5-7
разъем 2РТТ : расположение контактов
28-1-8
разъем 2РТТ : расположение контактов
28-2-9
разъем 2РТТ : расположение контактов
28-4-10
разъем 2РТТ : расположение контактов
28-7-11
разъем 2РТТ : расположение контактов
28-7-41
разъем 2РТТ : расположение контактов
32-1-12
разъем 2РТТ : расположение контактов
32-4-13
разъем 2РТТ : расположение контактов
32-8-14
разъем 2РТТ : расположение контактов
32-8-42
разъем 2РТТ : расположение контактов
32-10-15
разъем 2РТТ : расположение контактов
32-12-16
разъем 2РТТ : расположение контактов
36-4-17
разъем 2РТТ : расположение контактов
36-5-18
разъем 2РТТ : расположение контактов
36-7-19
разъем 2РТТ : расположение контактов
36-15-20
разъем 2РТТ : расположение контактов
40-3-21
разъем 2РТТ : расположение контактов
40-14-22
разъем 2РТТ : расположение контактов
40-16-23
разъем 2РТТ : расположение контактов
48-2-24
разъем 2РТТ : расположение контактов
48-7-25
разъем 2РТТ : расположение контактов
48-9-27
разъем 2РТТ : расположение контактов
48-9-26
разъем 2РТТ : расположение контактов
48-20-28
разъем 2РТТ : расположение контактов
48-26-29
разъем 2РТТ : расположение контактов
55-6-30
разъем 2РТТ : расположение контактов
55-23-31
разъем 2РТТ : расположение контактов
55-30-32
разъем 2РТТ : расположение контактов
55-31-33
разъем 2РТТ : расположение контактов
55-35-34
разъем 2РТТ : расположение контактов
60-31-35
разъем 2РТТ : расположение контактов
  60-45-36
разъем 2РТТ : расположение контактов
60-47-37
разъем 2РТТ : расположение контактов

Обозначения контактов и сечение проводов, присоединяемых к хвостовикам контактов
Обозначение контактов разъем  2РТТ: обозначение контакта разъем  2РТТ: обозначение контакта разъем  2РТТ: обозначение контакта разъем  2РТТ: обозначение контакта разъем  2РТТ: обозначение контакта
Диаметр контактов, мм 1,5 2,5 3,5 5,5 9
Сечение провода, мм2 1,5 2,5 10 25 50
Хвостовики контактов допускают подсоединение проводов сечениями, значения которых указаны в таблице.
Подсоединение проводов к хвостовикам контактов — методом пайки.
Количество перепаек контактов не более 3.

Соединители ( разъемы ) 2РТТ приборные (блочные): вилки и розетки без патрубка (Б)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпусаразъем  2РТТ: конструкция корпуса Условный размер корпуса мм
A В D D1 d
12 16 22 М16х1,5 12 3,2
16 19 25 М20х1,5 16 3,2
20 22 30 М24х1,5 20 3,2
28 30 38 МЗЗх1,5 28 3,5
32 32 40 МЗ6х1,5 32 3,5
36 34 42 М39х1,5 36 3,5
40 40 48 М45х1,5 40 3,5
48 48 58 М55х1,5 48 4,5
55 52 64 М60х1,5 55 4,5
60 54 68 М64х1,5 60 4,5
Предельные отклонения размеров: D по 8h, А ±0,2 мм.
Соединители ( разъемы ) 2РТТ: Массы блочных вилок и розеток
Условный размер корпуса-
количество контактов-
сочетание контактов
Масса, г, не более Условный размер корпуса-
количество контактов-
сочетание контактов
Масса, г, не более
вилки розетки вилки розетки
12-1-1 14 15 36-4-17 77 103
16-1-2 23 27 36-5-18 77 107
16-2-3 21 25 36-7-19 64 98
20-2-4 28 30 36-15-20 70 92
20-3-5 28 35 40-3-21 107 135
20-3-38 28 34 40-14-22 90 115
20-4-6 31 37 40-16-23 91 118
20-4-39 30 35 48-2-24 135 160
20-5-40 32 38 48-7-25 125 165
20-5-7 31 36 48-9-27 141 190
28-1-8 65 68 48-9-26 145 188
28-2-9 55 69 48-20-28 118 162
28-4-10 57 72 48-26-29 122 163
28-7-11 56 67 55-6-30 198 260
28-7-41 53 64 55-23-31 183 247
32-1-12 75 88 55-30-32 165 220
32-4-13 66 82 55-31-33 177 240
32-8-14 60 78 55-35-34 175 230
32-8-42 58 73 60-31-35 182 255
32-10-15 61 78 60-45-36 180 254
32-12-16 64 81 60-47-37 181 260

Соединители ( разъемы ) 2РТТ кабельные: вилки и розетки без патрубка (К)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпусаразъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Условный
размер
корпуса
мм
D D1 D D1
12 М16 х 1,5 21,5 36 М39 х 1,5 45
16 М20 х 1,5 25,5 40 М45 х 1,5 52,5
20 М24 х 1,5 29,5 48 М52 х 1,5 59,5
28 М33 х 1,5 38 55 М60 х 1,5 67,5
32 М36 х 1,5 41 60 М6О х 1,5 72,5
Предельное отклонение резьбы D по 7Н.
Соединители ( разъемы ) 2РТТ: Массы кабельных вилок и розеток
Условный размер корпуса-
количество контактов-
сочетание контактов
Масса, г, не более Условный размер корпуса-
количество контактов-
сочетание контактов
Масса, г, не более
вилки розетки вилки розетки
12-1-1 16 16 36-4-17 82 107
16-1-2 25 28 36-5-18 81 110
16-2-3 20 25 36-7-19 70 95
20-2-4 26 28 36-15-20 75 96
20-3-5 27 33 40-3-21 106 140
20-3-38 26 32 40-14-22 92 120
20-4-6 30 34 40-16-23 93 122
20-4-39 30 34 48-2-24 140 190
20-5-40 30 36 48-7-25 125 185
20-5-7 30 36 48-9-27 142 200
28-1-8 53 60 48-9-26 145 200
28-2-9 50 60 48-20-28 118 165
28-4-10 53 67 48-26-29 122 172
28-7-11 50 65 55-6-30 185 243
28-7-41 52 59 55-23-31 175 230
32-1-12 74 85 55-30-32 150 205
32-4-13 63 80 55-31-33 162 225
32-8-14 60 75 55-35-34 155 220
32-8-42 58 80 60-31-35 196 275
32-10-15 60 75 60-45-36 200 273
32-12-16 62 78 60-47-37 200 285

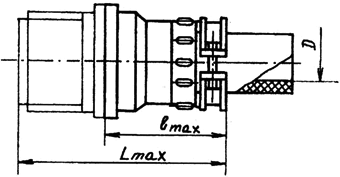

Соединители ( разъемы ) 2РТТ: Патрубки блочные прямые экранированные (ПЭ)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax
12 8 33 57 16
16 11 33 57 19
20 18 37 61 24
48 25 41 65 39
32 25 45 69 41
36 29 47 71 56
40 32 47 71 58
48 36 49 73 69
55 46 49 73 77
60 50 47 71 95

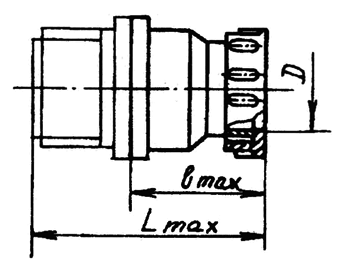

Соединители ( разъемы ) 2РТТ: Патрубки блочные прямые неэкранированные (ПН)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax
12 4 48 72 29
16 6 48 72 28
20 12 51 75 44
28 18 58 82 60
32 18 62 86 63
36 21 65 89 71
40 23 65 89 113
48 30 67 91 119
55 38 67 91 135
60 45 65 89 134

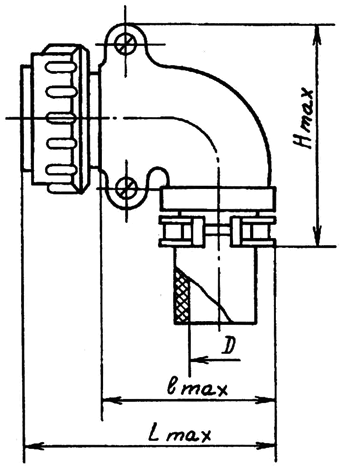

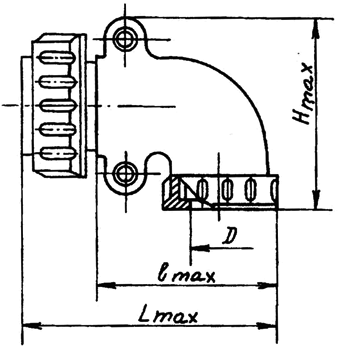

Соединители ( разъемы ) 2РТТ: Патрубки блочные угловые экранированные (УЭ)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax Hmax
12 8 36 60 41 24
16 11 40 64 44 27
20 18 48 72 48 32
28 25 58 82 59 60
32 25 58 82 61 63
36 29 61 85 63 78
40 32 66 90 69 88
48 36 74 98 79 128
55 46 82 106 85 162
60 50 86 110 89 204

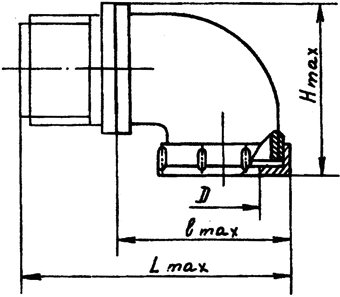

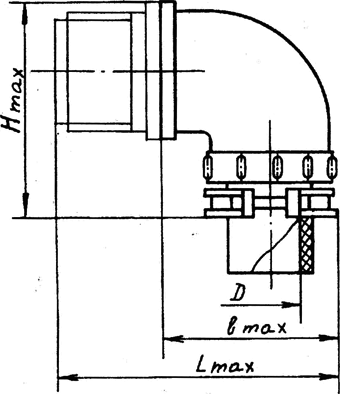

Соединители ( разъемы ) 2РТТ: Патрубки блочные угловые неэкранированные (УН)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax Hmax
12 4 35 59 56 33
16 6 39 63 57 36
20 12 47 71 62 50
28 18 59 83 76 78
32 18 59 83 78 82
36 21 60 84 80 93
40 23 66 90 86 109
48 30 75 99 96 167
55 38 82 106 102 211
60 45 85 109 106 239

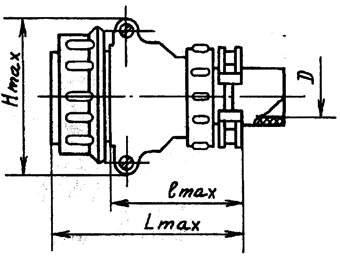

Соединители ( разъемы ) 2РТТ: Патрубки кабельные прямые экранированные (ПЭ)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax Hmax
12 4 33 56 27 14
16 7,5 33 56 31 20
20 12,5 37 60 39 27
28 17 39 62 51 51
32 19 41 64 55 56
36 21 45 68 58 57
40 25 47 70 63 74
48 29 49 72 71 96
55 40 49 72 77 110
60 42,5 47 70 83 128

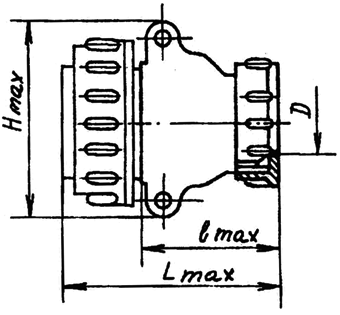

Соединители ( разъемы ) 2РТТ: Патрубки кабельные прямые неэкранированные (ПН)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax Hmax
12 4 34 56 44 18
16 7,5 40 62 48 20
20 12 48 70 57 37
28 18 56 78 69 62
32 18 56 78 72 78
36 20 59 81 74 96
40 22,5 63 86 88 119
48 27 73 96 87 156
55 38 81 103 95 190
60 41 87 110 101 203
Соединители ( разъемы ) 2РТТ: Патрубки кабельные угловые экранированные (УЭ)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax Hmax
12 4 34 56 44 18
16 7,5 40 62 48 20
20 12 48 70 57 37
28 18 56 78 69 62
32 18 56 78 72 78
36 20 59 81 74 96
40 22,5 63 86 88 119
48 27 73 96 87 156
55 38 81 103 95 190
60 41 87 110 101 203

Соединители ( разъемы ) 2РТТ: Патрубки кабельные угловые неэкранированные (УН)
Конструкция корпуса Размеры:
разъем  2РТТ: конструкция корпуса Условный
размер
корпуса
мм Масса, г, не более
D lmax Lmax Hmax
12 4 33 56 59 29
16 6 40 63 51 27
20 12 47 70 71 55
28 18 57 80 86 84
32 18 57 80 90 85
36 21 58 81 90 96
40 23 64 87 96 118
48 30 75 98 105 184
55 38 81 104 112 234
60 45 90 113 118 258







Назад.. Вверх..

ООО 'Техкомплект', © 2008
E-mail:pochta@tcomplect.ru
Санкт-Петербург, пл. Конституции,
Ленинский пр., д. 160, оф. 801-2,
(БЦ Меридиан)
Тел.:(812) 602-02-14

Rambler's Top100 Рейтинг@Mail.ru
